Cách biểu diễn dữ liệu trên biểu đồ đoạn thẳng - Toán 9

Bước 1. Vẽ hai trục vuông góc với nhau tại điểm 0

- Trên trục nằm ngang: mỗi đối tượng thống kê được đánh dấu bằng một điểm và các điểm này thường được vẽ cách đều nhau

- Trên trục thẳng đứng: xác định độ dài đơn vị để biểu diễn số liệu thống kê và cần chọn độ dài đơn vị thích hợp với số liệu, đánh dấu điểm theo tiêu chí của đối tượng thống kê tương ứng

Bước 2. Với mỗi đối tượng thống kê, ta tiếp tục:

- Xác định điểm A đánh dấu số liệu thống kê trên trục thẳng đứng của đối tượng thống kê đó

- Kẻ bằng nét đứt một đoạn thẳng có độ dài bằng OA, vuông góc với trục nằm ngang và đi qua điểm đánh dấu đối tượng thống kê đó trên trục nằm ngang. Đầu mút trên của đoạn thẳng đó là điểm mốc của đối tượng thống kê

Bước 3. Vẽ đường gấp khúc gồm các đoạn thẳng nối liền liên tiếp các điểm mốc

Bước 4. Hoàn thiện biểu đồ: ghi tên các trục và ghi số liệu tương ứng trên mỗi điểm mốc (nếu cần).

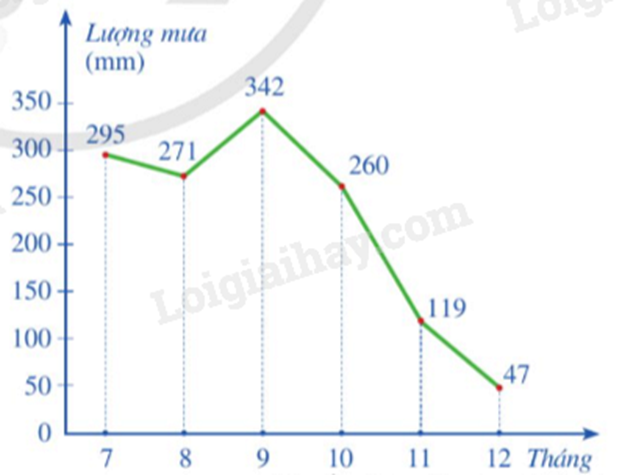

Ví dụ: Biểu đồ đoạn thẳng biểu diễn lượng mưa trung bình sáu tháng cuối năm 2019 tại Thành phố Hồ Chí Minh.
