Cách biểu diễn dữ liệu trên biểu đồ hình quạt tròn - Toán 9

Bước 1. Vẽ đường tròn tâm O bán kính R

Bước 2. Chuyển đổi số liệu của một đối tượng thống kê (tính theo tỉ số phần trăm) về số đo cung tương ứng với đối tượng thống kê đó (tính theo độ) dựa theo nguyên tắc sau: \(x\% \) tương ứng với \(x\% .360^\circ \).

Các số đo cung tương ứng với các đối tượng thống kê được cho ở bảng sau:

Chú ý: \({n_1} + {n_2} +  \ldots  + {n_k} = 360^\circ \)

Bước 3:

- Vẽ tia gốc OA theo phương thẳng đứng

- Căn cứ vào Bảng 1, sử dụng thước thẳng và thước đo độ, vẽ theo chiều quay của kim đồng hồ các cung \({A_1}{A_2},{A_2}{A_3}, \ldots ,{A_{k - 1}}{A_k}\), lần lượt có số đo là \({n_1},{n_2}, \ldots ,{n_k}\). Khi đó cung \({A_k}{A_1}\) có số đo là:

\(360^\circ  - ({n_1} + {n_2} +  \ldots  + {n_k}) = {n_k}\)

Bước 4: Hoàn thiện biểu đồ: ghi tên đối tượng thống kê vào hình quạt tương ứng; ghi số liệu thống kê trên mỗi hình quạt; các hình quạt được tô màu khác nhau (nếu cần) và xoá đi những thông tin không cần thiết trong biểu đồ.

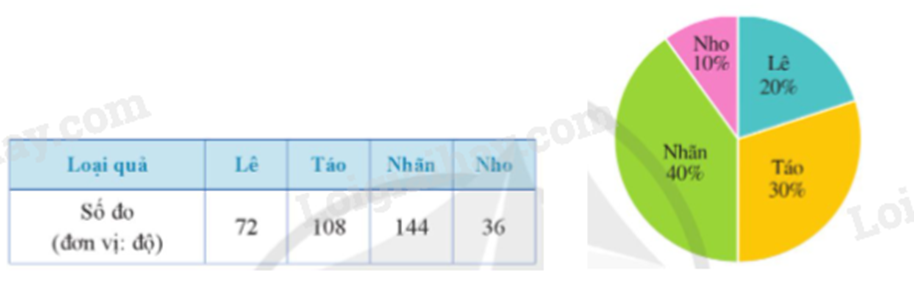

Ví dụ: Biểu đồ hình quạt tròn biểu diễn bảng thống kê sau là:

Nhận xét

- Biểu đồ hình quạt tròn cho phép nhận biết nhanh chóng mỗi đối tượng thống kê chiếm bao nhiêu phần trăm trong tổng thể thống kê.

- Bảng thống kê hoặc biểu đồ cột cho phép nhận biết nhanh chóng số liệu thống kê (theo tiêu chí) của từng đối tượng thống kê và so sánh các đối tượng với nhau.

- Biểu đồ hình quạt tròn bằng bảng thống kê (hoặc biểu đồ cột), trừ số liệu ít quá (từ 2 đến 3 đối tượng) hoặc quá nhiều (từ 15 đến 20 đối tượng). Khi số liệu ít thì bảng thống kê (hoặc biểu đồ cột) vẫn cho kết quả tốt. Khi số liệu quá nhiều thì sẽ khó phân biệt và rối mắt đối với các hình quạt.
