Giải mục 2 trang 84, 85 Chuyên đề học tập Toán 11 - Chân trời sáng tạo

Khám phá 2

Khám phá 2 trang 84 Chuyên đề Toán 11

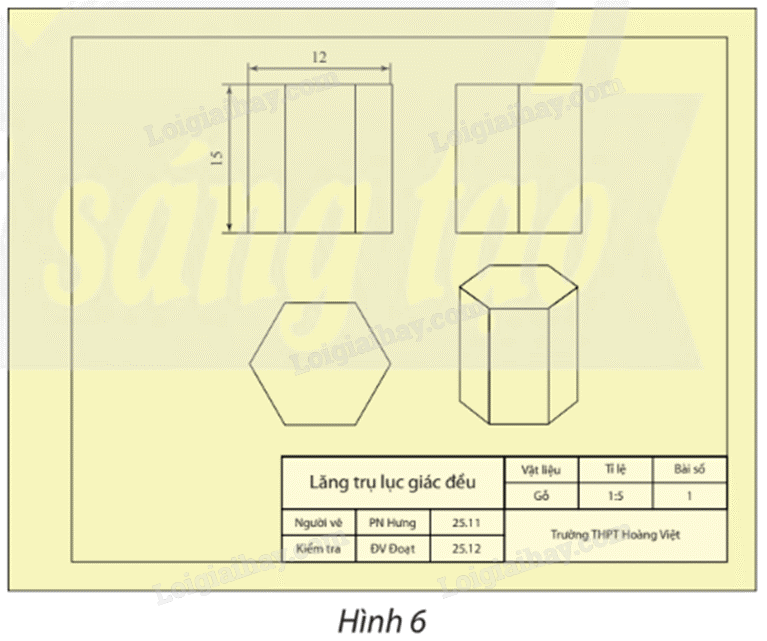

Tìm các thông tin có trong bản vẽ kĩ thuật ở Hình 6.

Phương pháp giải:

Dựa vào khung tên hình 7 để trả lời.

Lời giải chi tiết:

Đọc bản vẽ kĩ thuật ta có:

– Tên gọi của bản vẽ: Hình trụ tròn xoay.

– Tỉ lệ: 1:10.

– Có hai loại hình chiếu đã sử dụng: Hình chiếu vuông góc và hình chiếu trục đo.

– Liệt kê kích thước ba chiều của vật: chiều dài 10 cm, chiều rộng 10 cm, chiều cao 12 cm.

– Liệt kê kích thước các khối hình học tạo thành: đường kính đáy 10 cm, chiều cao khối trụ 12 cm.

Thực hành 1

Thực hành 1 trang 85 Chuyên đề Toán 11

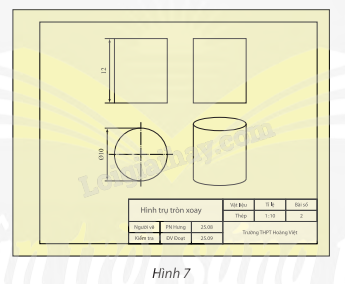

Đọc bản vẽ kĩ thuật trong Hình 7.

– Cho biết tên gọi của bản vẽ và tỉ lệ.

– Liệt kê các loại hình chiếu đã sử dụng.

– Liệt kê kích thước ba chiều của vật và kích thước các khối hình học tạo thành.

Phương pháp giải:

Dựa vào khung tên hình 7 để trả lời.

Lời giải chi tiết:

Đọc bản vẽ kĩ thuật ta có:

– Tên gọi của bản vẽ: Hình trụ tròn xoay.

– Tỉ lệ: 1:10.

– Có hai loại hình chiếu đã sử dụng: Hình chiếu vuông góc và hình chiếu trục đo.

– Liệt kê kích thước ba chiều của vật: chiều dài 10 cm, chiều rộng 10 cm, chiều cao 12 cm.

– Liệt kê kích thước các khối hình học tạo thành: đường kính đáy 10 cm, chiều cao khối trụ 12 cm.

Vận dụng 1

Vận dụng 1 trang 85 Chuyên đề Toán 11

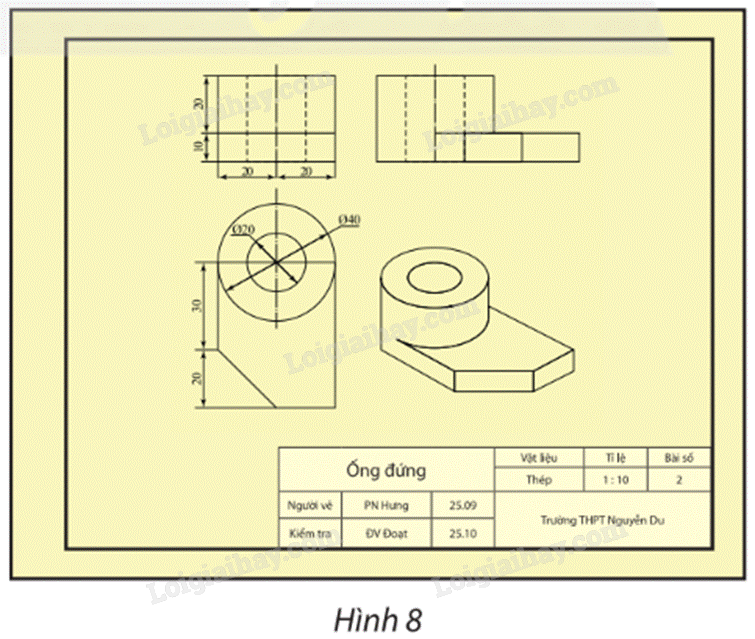

Đọc bản vẽ kĩ thuật trong Hình 8 và dùng các thông tin đọc được để trả lời các câu hỏi sau:

– Cho biết tên gọi của bản vẽ và tỉ lệ.

– Liệt kê các loại hình chiếu đã sử dụng.

– Liệt kê kích thước ba chiều của vật và kích thước các khối hình học tạo thành.

Phương pháp giải:

Dựa vào khung tên hình 8 để trả lời.

Lời giải chi tiết:

– Tên gọi của bản vẽ: Ống đứng.

– Tỉ lệ: 1:10.

– Có hai loại hình chiếu đã sử dụng: Hình chiếu vuông góc và hình chiếu trục đo.

– Liệt kê kích thước ba chiều của vật: chiều dài 40 cm, chiều rộng 70 cm, chiều cao 30 cm.

– Liệt kê kích thước các khối hình học tạo thành:

+ Khối trụ rỗng tròn xoay có đường kính đáy ngoài là 40 cm, đường kính đáy trong là 20 cm, chiều cao 30 cm;

+ Khối lăng trụ lục giác có chiều cao 10 cm và mặt đáy được tạo thành từ hình chữ nhật có chiều dài 70 cm, chiều rộng 40 cm, bỏ đi phần tam giác vuông cân có kích thước hai cạnh góc vuông là 20 cm.
